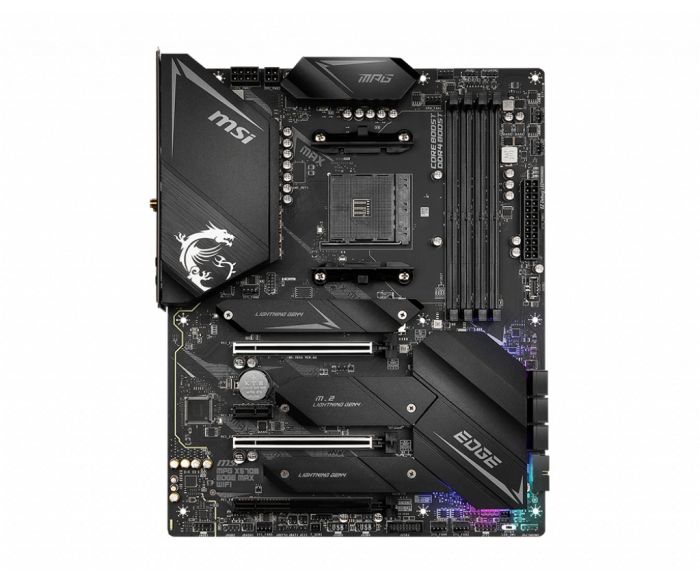

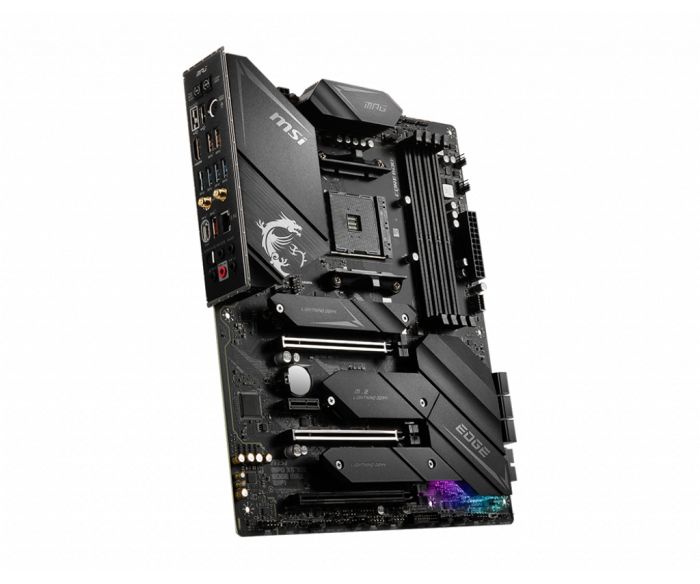

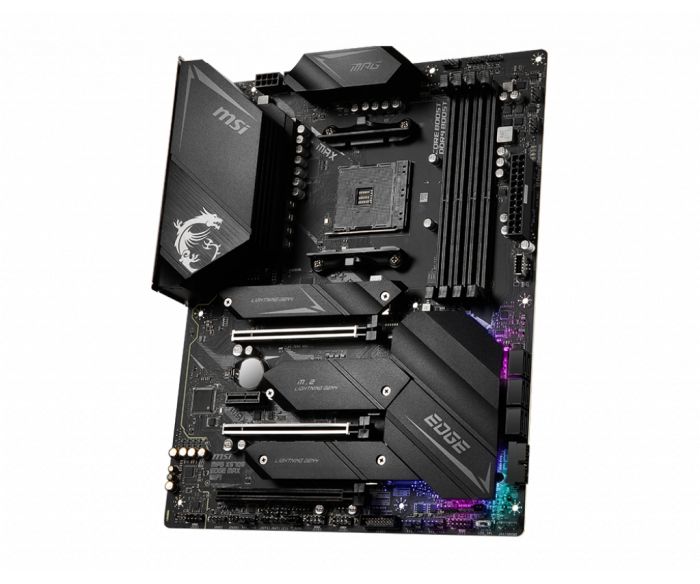

MSI MPG X570S EDGE MAX WIFI 128 GB DDR4 5300MHZ AM4 ATX GAMİNG ANAKART

İŞLEMCİ

• AMD Ryzen™ 5000 Serisi, 5000 G Serisi, 4000 G Serisi, 3000 Serisi, 3000 G Serisi, 2000 Serisi ve 2000 G Serisi masaüstü işlemcilerini destekler
• Soket AM4'ü destekler

YONGA SETİ

AMD X570 Yonga Seti

HAFIZA

• 4x DDR4 bellek yuvası, 128 GB'a kadar destek
• JEDEC tarafından 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 MHz'i destekler
• A-XMP OC modu ile maksimum frekans:
  • Ryzen™ 5000 G Serisi ve 4000 G Serisi işlemciler için
    • 1DPC 1R 5300 MHz'e kadar maksimum hız
    • 1DPC 2R Maksimum hız 4266 MHz'e kadar
    • 2DPC 1R 4400 MHz'e kadar maksimum hız
    • 2DPC 2R 3600 MHz'e kadar maksimum hız
  • Ryzen™ 5000 Serisi ve 3000 Serisi işlemciler için
    • 1DPC 1R 5100 MHz'e kadar maksimum hız
    • 1DPC 2R 4000 MHz'e kadar maksimum hız
    • 2DPC 1R 4000 MHz'e kadar maksimum hız
    • 2DPC 2R 3600 MHz'e kadar maksimum hız
• Çift Kanal modunu destekler
• ECC olmayan, arabelleğe alınmamış belleği destekler

GENİŞLEME YUVALARI

• PCIe 4.0 / PCIe 3.0'ı destekler
  • PCIe 4.0 yalnızca AMD Ryzen™ 5000 Serisi ve 3000 Serisi masaüstü işlemcilerde bulunur
• 1x PCIe x16 yuvası (İşlemciden)
  • PCI_E1, AMD Ryzen™ 5000 Serisi, 5000 G Serisi, 4000 G Serisi, 3000 Serisi ve 2000 Serisi masaüstü işlemciler için x16'yı destekler
  • PCI_E1, AMD Ryzen™ 2000 G Serisi ve 3000 G Serisi masaüstü işlemciler için x8'i destekler
• 2x PCIe x16 yuvası (X570 yonga setinden)
  • PCI_E3, x4'ü destekler
  • PCI_E4, yalnızca 3.0 x1'i destekler
• 1x PCIe 3.0 x1 yuvası (X570 yonga setinden)

YERLEŞİK GRAFİKLER

• HDR bağlantı noktasına sahip 1x HDMI 2.1, maksimum 4K 60Hz çözünürlüğü destekler/

1. Yalnızca tümleşik grafiklere sahip işlemcilerde bulunur.
2. Grafik özellikleri, takılı işlemciye bağlı olarak değişebilir.

ÇOKLU GPU

• AMD CrossFire™ Teknolojisini destekler

DEPOLAMAK

• 6x SATA 6Gb/s bağlantı noktası (X570 yonga setinden)
• 3 adet M.2 yuvası (M Anahtarı)
  • PCIe 4.0 / PCIe 3.0'ı destekler
    • PCIe 4.0 yalnızca AMD Ryzen™ 5000 Serisi ve 3000 Serisi masaüstü işlemcilerde bulunur
  • SATA 6Gbps'yi destekleyin
  • M2_1 (İşlemciden)
    • 2242/2260/2280/ 22110 depolama aygıtlarını destekler
  • M2_2 (X570 yonga setinden)
    • 2242/2260/2280 depolama aygıtlarını destekler
  • M2_3 (X570 yonga setinden)
    • 2242/2260/2280 depolama aygıtlarını destekler

1. M2_3 yuvasına M.2 PCIe SSD takıldığında SATA5 ve SATA6 kullanılamayacak.

YAĞMA

AMD X570 Yonga Seti

• RAID 0, RAID 1 ve RAID 10'u destekler

USB

AMD X570 Yonga Seti

• 1x USB 3.2 Gen 2 10Gbps Type-C dahili konektör
• 4x USB 3.2 Gen 1 5Gbps bağlantı noktaları, dahili USB konektörleri aracılığıyla kullanılabilir
• Arka panelde 2 adet USB 2.0 bağlantı noktası
• Asmedia ® 1074 Yonga Seti
  • Arka panelde 4x USB 3.2 Gen 1 5Gbps Type-A bağlantı noktaları
• GL850G Hub
  • 4x USB 2.0 bağlantı noktası, dahili USB konektörleri aracılığıyla kullanılabilir

AMD İşlemci

• 4x USB 3.2 Gen 2 10Gbps bağlantı noktası (arka panelde 3 Type-A bağlantı noktası ve 1 Type-C bağlantı noktası)

SES

Realtek ® ALC4080 Codec Bileşeni

• 7.1-Kanal Yüksek Tanımlı Ses
• S/PDIF çıkışını destekler

LAN

• 1x Realtek ® RTL8125B 2.5 Gbps LAN denetleyicisi

WİFİ VE BLUETOOTH

Intel ® Wi-Fi 6E AX210

• Kablosuz modül, M.2 (Key-E) yuvasına önceden yüklenmiştir
• MU-MIMO TX/RX, 2.4GHz/5GHz/6GHz'i destekler(160MHz) 2.4Gbps'ye kadar
• 802.11 a/ b/ g/ n/ ac/ ax'ı destekler
• Bluetooth® 5.2'yi destekler, FIPS, FISMA

1. Wi-Fi 6E 6GHz, her ülkenin düzenlemelerine bağlı olabilir ve WIN10 21H1'de hazır olacaktır.
2. Bluetooth 5.2, WIN10 21H1'de hazır olacaktır.

DAHİLİ KONEKTÖRLER

• 1x 24-pin ATX ana güç konektörü
• 1x 8-pin ATX 12V güç konektörü
• 1x 4-pin ATX 12V güç konektörü
• 6x SATA 6Gb/sn konektörler
• 3x M.2 yuvaları (M-Key)
• 2 adet USB 2.0 konektörü (ek 4 USB bağlantı noktasını destekler)
• 2x USB 3.2 Gen 1 5Gbps konektörler (ek 4 USB bağlantı noktasını destekler)
• 1x USB 3.2 Gen 2 10Gbps Type-C konektörü
• 1x 4 pinli CPU fan konektörü
• 1x 4 pimli su pompası konektörü
• 6x 4 pinli sistem fanı konektörleri
• 1x Ön panel ses konektörü
• 2x Sistem paneli konektörleri
• 1x TPM modülü konektörü
• 1x Kasaya İzinsiz Giriş konektörü
• 1x 2 pinli Termal sensör konektörü
• 1x Ayar Denetleyicisi konektörü

LED ÖZELLİĞİ

• 2 adet 4 pimli RGB LED konektörleri
• 2 adet 3 pinli RAINBOW LED konnektörleri
• 1x EZ LED Kontrol anahtarı
• 4x EZ Hata Ayıklama LED'leri

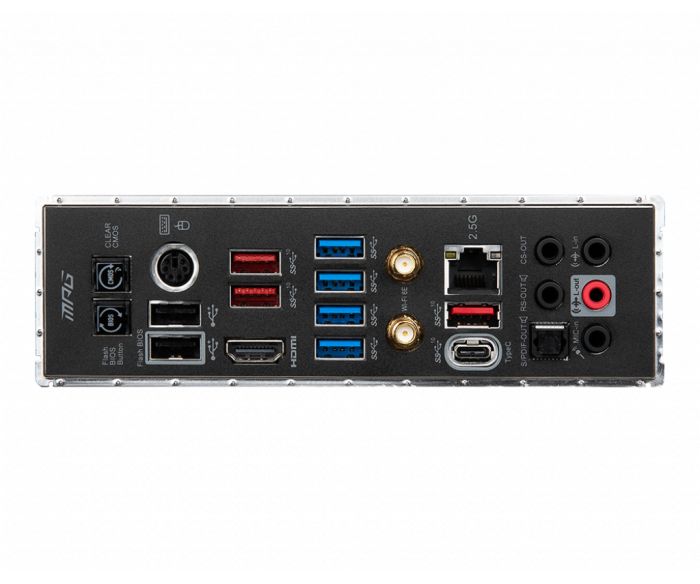

ARKA PANEL BAĞLANTI NOKTALARI

1. CMOS Düğmesini Temizle
2. Klavye fare
3. USB 3.2 Gen 2 10Gbps Tip-A
4. 2.5G LAN
5. Ses Konektörleri
6. Flash BIOS Düğmesi
7. USB 2.0
8. HDMI
9. USB 3.2 Gen 1 5Gbps Tip-A
10. Wi-Fi / Bluetooth
11. USB 3.2 Gen 2 10Gbps Tip-A/C
12. Optik S/PDIF Çıkışı

BOYUTLAR

• ATX Form Faktörü
• 12 inç x 9,6 inç (30.5 cm x 24,4 cm)

MONTAJ

9 montaj deliği

İŞLETİM SİSTEMİ

• Windows ® 10 64-bit desteği
