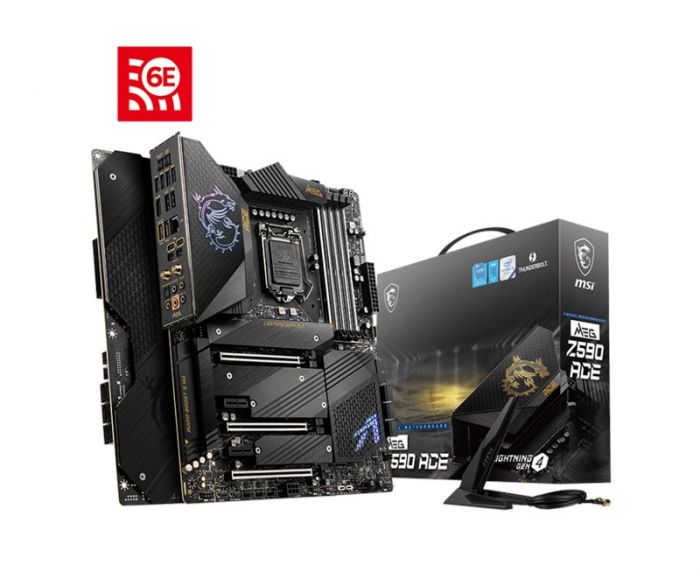

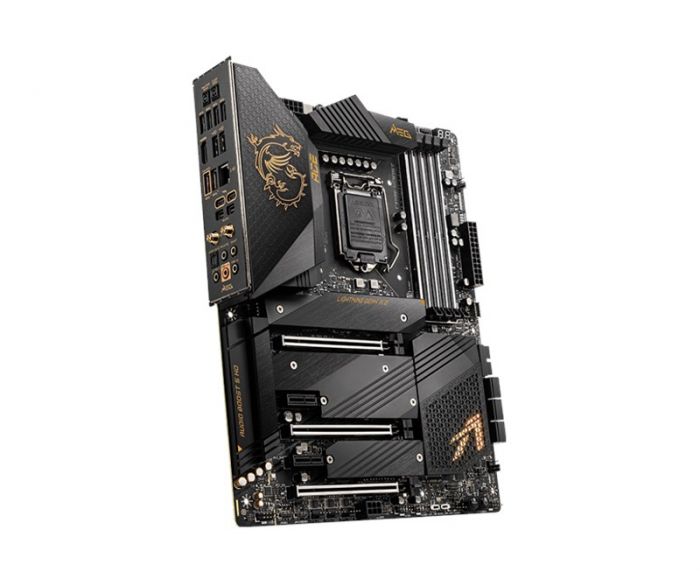

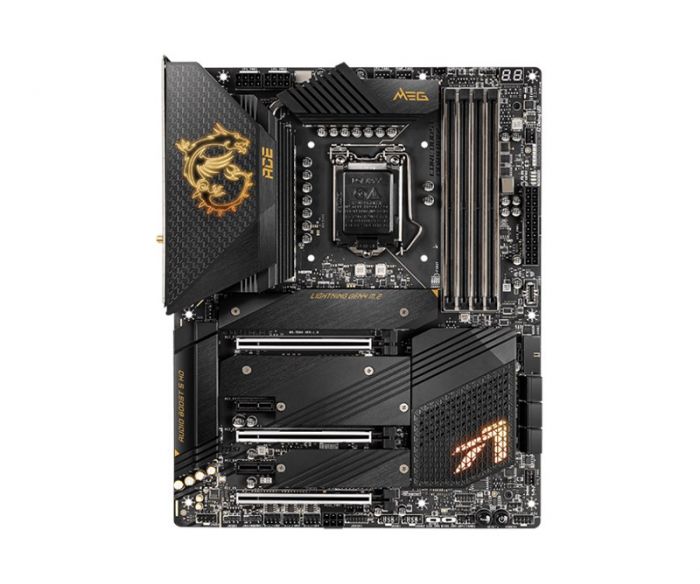

MSI Meg Z590 Ace 1200Pin Anakart

İŞLEMCİ

•10. Nesil Intel ® Core™ İşlemcileri, 11. Nesil Intel ® Core™ İşlemcileri, Pentium ® Gold ve Celeron ® İşlemcileri destekler

•İşlemci soketi LGA1200

YONGA SETİ

Intel ® Z590 Yonga Seti

HAFIZA

•4x DDR4 bellek yuvası, 128 GB'a kadar destek

•10. Nesil Intel ® CPU için 1R 2133/ 2666/ 2933 MHz'i destekler (JEDEC ve POR tarafından)

•11. Nesil Intel ® CPU için 1R 2133/ 2666/ 2933/ 3200 MHz'i destekler (JEDEC ve POR tarafından)

•Maksimum hız aşırtma frekansı:

o1DPC 1R 5600 MHz'e kadar maksimum hız

o1DPC 2R 4800+ MHz'e kadar maksimum hız

o2DPC 1R 4400+ MHz'e kadar maksimum hız

o2DPC 2R 4000+ MHz'e kadar maksimum hız

•Çift Kanal modunu destekler

•ECC olmayan, arabelleğe alınmamış belleği destekler

•Intel ® Extreme Bellek Profilini (XMP) destekler

1.Uyumlu bellek hakkında daha fazla bilgi için lütfen www.msi.com adresine bakın.

GENİŞLEME YUVALARI

•3x PCIe x16 yuvaları

ox16/x0/x4, x8/x8/x4, x8/x4+x4/x4 desteği

oPCI_E1 ve PCI_E3 yuvaları (CPU'dan)

11. Nesil Intel ® CPU için PCIe 4.0'a kadar destek

10. Nesil Intel ® CPU için PCIe 3.0'a kadar destek

oPCI_E5 yuvası (Z590 yonga setinden)

PCIe 3.0'a kadar destekler

•2x PCIe 3.0 x1 yuva (Z590 yonga setinden)

ÇOKLU GPU

•2 Yönlü NVIDIA ® SLI™ Teknolojisini Destekler

•3 Yönlü AMD ® CrossFire™ Teknolojisini destekler

YERLEŞİK GRAFİKLER

•HDR bağlantı noktasına sahip 1x HDMI 2.0b, maksimum 4K 60Hz çözünürlüğü destekler1

1.Yalnızca tümleşik grafiklere sahip işlemcilerde bulunur.

YILDIRIM 4

Intel ® JHL8540 Thunderbolt™ 4 Denetleyici

•Arka panelde 2 adet Thunderbolt™ 4 (USB-C) bağlantı noktası

oThunderbolt cihazlarıyla 40 Gbps'ye kadar aktarım hızı desteği

oUSB4 cihazlarıyla 20Gbps'ye kadar aktarım hızı desteği

oUSB 3.2 cihazlarıyla 10 Gbps'ye kadar aktarım hızı desteği

o5V/3A'ya kadar, 15W güç şarjı desteği

oHer bağlantı noktası, üç Thunderbolt 4 cihazına veya beş Thunderbolt 3 cihazına kadar zincirleme bağlanabilir

o8K'ya kadar ekranı destekler (anakartın DisplayPort'unu veya ayrı grafik kartını arka paneldeki Mini DisplayPort Giriş bağlantı noktasına bağlamanız gerekir)

DEPOLAMAK

•6x SATA 6Gb/s bağlantı noktası (Z590 yonga setinden)

•4x M.2 yuvası (M Anahtarı)

oM2_1 yuvası (CPU'dan)

Yalnızca 11. Nesil Intel ® CPU'da kullanılabilir

PCIe 4.0 x4'e kadar destekler

2242/2260/2280/ 22110 depolama aygıtlarını destekler

oM2_21, M2_32, M2_4 yuvaları (Z590 yonga setinden)

M2_2 , M2_3 ve M2_4 PCIe 3.0 x4'e kadar destekler

M2_2 ve M2_3, SATA 6Gb/s'ye kadar destekler

M2_4 yuvası yalnızca PCIe'yi destekler.

2242/2260/2280 depolama aygıtlarını destekler

Intel ® Optane™ Belleğe Hazır

•Intel Core™ işlemciler için Intel ® Smart Response Teknolojisini destekler

1.M2_2 yuvasına M.2 SATA SSD takıldığında SATA2 kullanılamayacak.

2.M2_3 yuvasına M.2 SATA/PCIe SSD takıldığında SATA5 ve SATA6 kullanılamayacak.

3.PCI_E5 yuvası takıldığında M2_4 bant genişliği x4'ten x2'ye geçecektir.

4.Intel ® Optane™ bellek modüllerini kullanmadan önce lütfen MSI web sitesinden sürücüleri ve BIOS'u en son sürüme güncellediğinizden emin olun.

YAĞMA

•SATA depolama aygıtları için RAID 0, RAID 1 ve RAID 10'u destekler

•M.2 NVMe depolama cihazları için RAID 0 ve RAID 1'i destekler

USB BAĞLANTI

•Intel ® Z590 Yonga Seti

o3x USB 3.2 Gen 2 10Gbps bağlantı noktası (arka panelde 2 Type-A bağlantı noktası, 1 Type-C dahili konektör)

o6x USB 3.2 Gen 1 5Gbps bağlantı noktaları (arka panelde 4 Tip A bağlantı noktası, dahili USB konektörü aracılığıyla 2 bağlantı noktası kullanılabilir)

oArka panelde 2 adet USB 2.0 Type-A bağlantı noktası

•Hub-GL850G

oDahili USB konektörleri aracılığıyla 4x USB 2.0 bağlantı noktası

SES

Realtek ® ALC4082 Codec + ESS SABRE9018Q2C Birleşimi DAC/HPA

•7.1-Kanal Yüksek Tanımlı Ses

•S/PDIF çıkışını destekler

LAN

•1x Intel ® I225V 2.5Gbps LAN denetleyicisi

WİFİ VE BLUETOOTH

Intel ® Wi-Fi 6E AX210

•Kablosuz modül, M.2 (Key-E) yuvasına önceden yüklenmiştir

•MU-MIMO TX/RX, 2.4GHz/5GHz/6GHz'i destekler (160MHz) 2.4Gbps'ye kadar

•802.11 a/ b/ g/ n/ ac/ ax'ı destekler

•Bluetooth® 5.2'yi destekler, FIPS, FISMA

1.Wi-Fi 6E 6GHz, ülke düzenlemeleri desteğine bağlıdır ve WIN10 21H1'de hazır olacaktır.

2.Bluetooth 5.2, WIN10 21H1'de hazır olacaktır.

DAHİLİ KONEKTÖRLER

•1x 24-pin ATX ana güç konektörü

•2x 8 pinli ATX 12V güç konektörleri

•1x 6 pinli PCIE güç konektörü

•6x SATA 6Gb/sn konektörler

•4x M.2 yuvası (M-Key)

•1x USB 3.2 Gen 2 10Gbps Type-C konektörü

•1x USB 3.2 Gen 1 5Gbps konektör (ek 2 USB 3.2 Gen 1 5Gbps bağlantı noktasını destekler)

•2 adet USB 2.0 konektörü (ek 4 USB 2.0 bağlantı noktasını destekler)

•1x 4 pinli CPU fan konektörü

•1x 4 pinli su pompası fanı konektörü

•6x 4 pinli sistem fanı konektörleri

•1x Ön panel ses konektörü

•2x Sistem paneli konektörleri

•1x Kasaya İzinsiz Giriş konektörü

•1x TPM modülü konektörü

•1x Ayar Denetleyicisi konektörü

LED ÖZELLİĞİ

•1x EZ LED Kontrol anahtarı

•1x 2 Haneli Hata Ayıklama Kodu LED'i

•4x EZ Hata Ayıklama LED'i

•1x 4-pin RGB LED konektörü

•2 adet 3 pinli RAINBOW LED konnektörleri

•1x 3-pin JCORSAIR LED konektörü

ARKA PANEL BAĞLANTI NOKTALARI

1.CMOS Düğmesini Temizle

2.USB 3.2 Gen1 5Gbps (Tip A)

3.USB 2.0

4.2.5G LAN

5.Thunderbolt 4 40Gbps (Tip-C)

6.Wi-Fi / Bluetooth

7.HD Ses Konektörleri

8.Flash BIOS Düğmesi

9.HDMI

10.USB 3.2 Gen2 10Gbps (Tip A)

11.Mini DisplayPort Girişi (Thunderbolt geçişi için)

12.Optik S/PDIF Çıkışı

BOYUTLAR

•12 inç x 9,6 inç (30.5 cm x 24,4 cm)

•ATX Form Faktörü

MONTAJ

9 montaj deliği

İŞLETİM SİSTEMİ

•Windows ® 10 64-bit desteği
