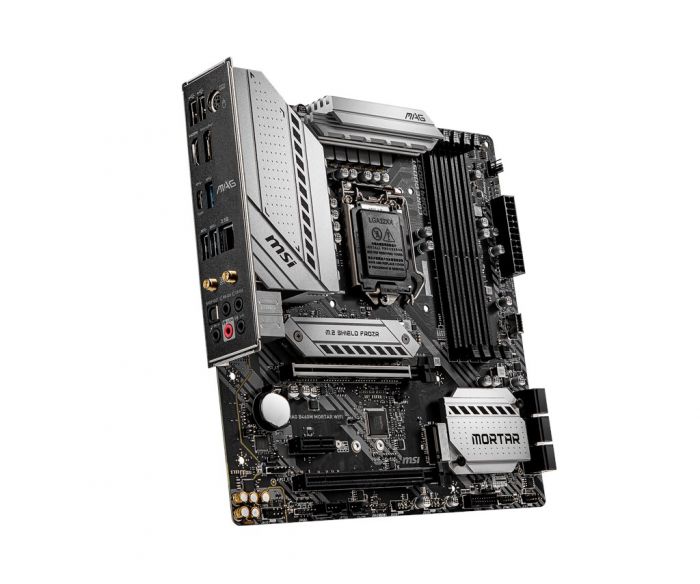

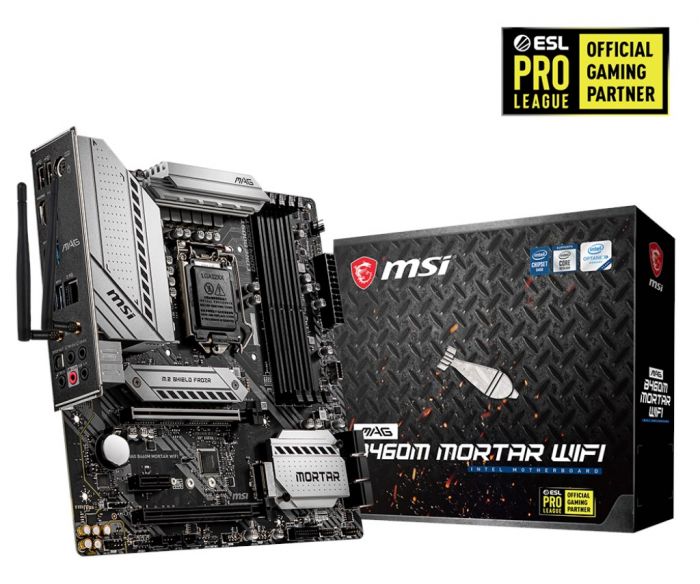

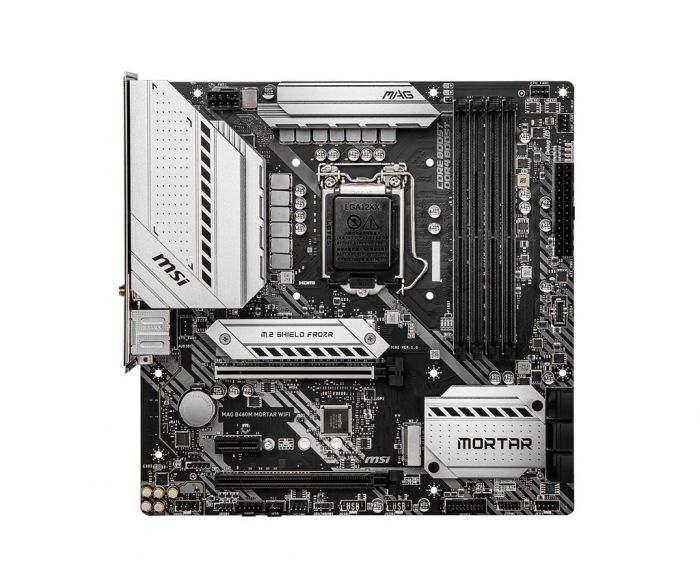

MSI Mag B460M Mortar Wifi DDR4 1200Pin Anakart

İŞLEMCİ

Destekler 10 inci Nesil Intel ® Core ™ ve Pentium ® Altın / Celeron ® LGA1200 soket için işlemciler

1.Uyumluluk bilgileri için lütfen intel.com'a gidin

2.F SKU işlemcileri kullanılırken yerleşik grafik çıkışı devre dışı bırakılır.

YONGA SETİ

Intel ® B460 Yonga Seti

HAFIZA

•4x DDR4 bellek yuvası, 128 GB'a kadar destek

•Intel ® Core ™ i7/i9

oDestek DDR4-2933 Bellek (Maks.)

•Intel ® Core ™ i5 (Aşağıda)

oDDR4-2666 Belleği Destekler (Maks.)

•Çift Kanal modunu destekler

•ECC olmayan, arabelleğe alınmamış belleği destekler

•Intel ® Extreme Bellek Profilini (XMP) destekler

GENİŞLETME YUVASI

•1x PCIe 3.0 x16 yuvası (CPU'dan)

•1x PCIe 3.0 x16 yuvası (PCH'den, x4 modunu destekler)

•1x PCIe 3.0 x1 yuvası (PCH'den)

YERLEŞİK GRAFİKLER

•1x HDMI bağlantı noktası, maksimum 4096x2160 @ 30Hz çözünürlüğü destekler

•1x DisplayPort bağlantı noktası maksimum 4096 x 2304 @ 60Hz çözünürlüğü destekler

DEPOLAMAK

Intel ® B460 Yonga Seti

•6x SATA 6Gb/sn bağlantı noktası

•2 adet M.2 yuvası (M Anahtarı)

oM2_1, PCIe 3.0 x4 ve SATA 6Gb/s'ye kadar, 2242/2260/2280 depolama aygıtlarını destekler

oM2_2, PCIe 3.0 x4, 2242/2260/2280 depolama aygıtlarına kadar destekler

oYalnızca M2_2 yuvası için Intel® Optane™ Bellek Hazır

oIntel Core™ işlemciler için Intel ® Smart Response Teknolojisini destekler

1.M2_1 yuvasına M.2 SATA SSD takıldığında SATA1, kullanılamayacak.

2.Intel® Optane™ bellek modüllerini kullanmadan önce lütfen MSI web sitesinden sürücüleri ve BIOS'u en son sürüme güncellediğinizden emin olun.

YAĞMA

Intel ® B460 Yonga Seti

•SATA depolama aygıtları için RAID 0, RAID 1, RAID 5 ve RAID 10'u destekler

USB BAĞLANTI

Intel ® B460 Yonga Seti

•2x USB 3.2 Gen 1 5Gbps Type-C bağlantı noktası (arka panelde 1 bağlantı noktası, dahili USB konektörü aracılığıyla 1 bağlantı noktası)

•5x USB 3.2 Gen 1 5Gbps Type-A bağlantı noktaları (arka panelde 3 bağlantı noktası, dahili USB konektörü aracılığıyla 2 bağlantı noktası)

•6x USB 2.0 bağlantı noktası (arka panelde 2 A Tipi bağlantı noktası, dahili USB 2.0 konektörleri aracılığıyla 4 bağlantı noktası)

SES

Realtek ® ALC1200 Codec Bileşeni

•7.1-Kanal Yüksek Tanımlı Ses

•S/PDIF çıkışını destekler

LAN

•1x Realtek ® RTL8125B 2.5G LAN Denetleyicisi

WİFİ VE BLUETOOTH

Intel ® AX200

•802.11 a/b/g/n/ac/ax, MU-MINO Rx, 2.4GHz-5GHz (160MHz) ile 2.4Gbps'ye kadar destekler

•WiFi 6 Ön Sertifikalı

•Bluetooth® 5.1, FIPS, FISMA'yı destekler

•Kablosuz modül M2 (Key-E) yuvasına önceden yüklenmiştir

1.Yalnızca Windows 10 64-bit'i destekleyin

DAHİLİ KONEKTÖRLER

•1x 24-pin ATX ana güç konektörü

•1x 8 pinli ATX 12V güç konektörü

•6x SATA 6Gb/sn konektörler

•1x USB 3.2 Gen 1 5Gbps konektör (ek 2 USB 3.2 Gen 1 5Gbps bağlantı noktasını destekler)

•1x USB 3.2 Gen 1 5Gbps Type-C konektörü

•2 adet USB 2.0 konektörü (ek 4 USB 2.0 bağlantı noktasını destekler)

•1x 4 pinli CPU fan konektörü

•1x 4 pinli su pompası konektörü

•2 adet 4 pinli sistem fanı konektörleri

•1x ön panel ses konektörü

•2x sistem paneli konektörleri

•1x TPM modülü konektörü

•1x Kasaya İzinsiz Giriş konektörü

•1x Clear CMOS atlama kablosu

•1x 4-pin RGB LED konektörü

•1x 3-pin RAINBOW LED konektörü

•1x TBT konektörü

•1x RTD3 konektörü

1.Thunderbolt kartının RTD3'ü desteklemesi gerekiyor

ARKA PANEL BAĞLANTI NOKTALARI

1.PS/2 Birleşik Bağlantı Noktası

2.DisplayPort

3.USB 3.2 Gen 1 5Gbps(Tip-A)

4.2.5G LAN Bağlantı Noktası

5.WiFi Anten konektörleri

6.HD Ses Konektörleri

7.USB 2.0 Bağlantı Noktaları

8.HDMI Bağlantı Noktası

9.USB 3.2 Gen 1 5Gbps(Tip-C)

10.USB 3.2 Gen 1 5Gbps(Tip-A)

11.Optik S/PDIF ÇIKIŞI

G/Ç DENETLEYİCİSİ

NUVOTON NCT6687 Denetleyici Çipi

DONANIM MONİTÖRÜ

•CPU/Sistem sıcaklığı algılama

•CPU/Sistem fan hızı algılama

•CPU/Sistem fan hızı kontrolü

FORM FAKTÖRÜ

•mATX Form Faktörü

•9,6 inç x 9,6 inç (24,3 cm x 24,3 cm)

BIOS ÖZELLİKLERİ

•1x 128 Mb flaş

•UEFI AMI BIOS'u

•ACPI 6.2, SM BIOS 3.2 ∙Çoklu dil
